SENSORES ZENITH
Equipo de Monitoreo de Fondo de Pozos para Levantamiento Artificial BCP.

Serie C6, Zenith Oilfield Technology / General Electric “G.E.” / Hertech Corporation

Disponemos de sensores de fondo configurados para pozos con equipo de levantamiento artificial por Bombeo de Cavidad Progresiva BCP para campos de crudo pesado y extra pesado (Faja Petrolífera del Orinoco) con inyección de diluente en fondo para profundidad de 2000 ft.
Nota:

  • El tipo de crudo, la inyección de diluente y la profundidad no son limitantes para ser utilizado en otros campos.
  • La disponibilidad de equipos y accesorios no es limitante para ser utilizada en otros campos u/o división, en tal sentido es viable hacer las configuraciones respectivas y adquirir materiales y accesorios adicionales para cumplir con las exigencias del campo.

Introducción.

Los pozos petroleros completados con equipo de levantamiento artificial por Bombeo de Cavidad Progresiva “BCP” requieren del uso de tecnología especializada de medición y monitoreo de parámetros de subsuelo de los pozos con el objeto de optimizar la producción en forma automática o mediante control remoto.

Los sensores de la Serie-C están especialmente diseñados para monitorear el Draw-Down del Pozo, control de presión, y proteger a la BCP de los problemas más comunes tales como: pump-off, sobre temperatura, falta de sumergencia o rotura de la sarta de varillas los cuales pueden causar pérdidas importantes de producción.

Sensor.

El sensor C-6 va montado en un porta-sensor (mandril) a través de una conexión axial con autoclave que da un sello metal-metal muy confiable. Este sello garantiza un excelente funcionamiento del sensor sin comprometer la integridad de la completación en sí. Los transductores de presión en los sensores utilizan tecnología MEMS (Micro-Electro-Mechanical-Systems). Esta tecnología corresponde a la integración de elementos mecánicos, sensores, actuadores y componentes electrónicos en un sustrato de silicona común a partir de la tecnología de “Micro-Fabricación”.

Especificaciones Técnicas de los sensores Zenith, Serie C6 para monitoreo de sistemas BCP.

Parámetros de medición:

    • - Presión Anular (PIP)
    • - Presión de Tubería (PD)
    • - Temperatura Anular (TI)
    • - Temperatura Tubería (TD)
    • - Vibración – X
    • - Vibración – Y

La tecnología MEMS permite al sensor contar con una precisión de 0.1% del rango de medición del transductor. La tabla a continuación muestra mayores detalles de las especificaciones del sensor en términos de rango, precisión y resolución.

Especificaciones Metrológicas C-6

Parámetro Medido

Unidad

Rango

Resolución

Precisión

Presión de Anular

PSI / BAR

0 – 5000 psi

0,1 psi

0,1 %

Presión de Tubería

PSI / BAR

0 – 5000 psi

0,1 psi

0,1 %

Temperatura de Anular

C / F

0 – 150

0,1 C

1 C

Temperatura de Tubería

C / F

0 – 150

0,1 C

1 C

Vibración X

G

0 – 50 g

0,001 G

1 %

Vibración Y

G

0 – 50 g

0,001 G

1 %


Características y Dimensiones C-6


Características

Detalles

Comunicación

Comunicación y Energía vía cable de señal encapsulado de ¼”

Sellado

Tecnología de sello metal-metal

Tiempo Actualización

Actualización en 1 segundo, todos los parámetros

Control

Control automático del VSD o Choque

Dimensiones

1.125" DE, 24" Largo

De instalación

Mandril para tubería 5-1/2” LTC

Material

Cuerpo del sensor en Inox 316

Acabado

Metal Pulido

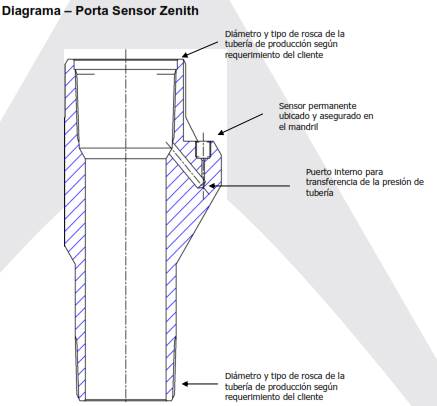

Porta Sensor Zenith.

El porta-sensor de Zenith está diseñado para contener y proteger a la versión dual de sensores de la Serie-C6. Fabricados de acuerdo con las normas API en términos de presión de estallido y colapso. El material de construcción 5CT L-80 Compatible Tipo 1 (API). El mandril porta –sensor tiene un puerto interior que captura la presión desde el interior de la tubería de producción (disponible en los sensores C-6) como se muestra en el diagrama. Compatible con tubería de 5-1/2” LTC.

uno

cuatro

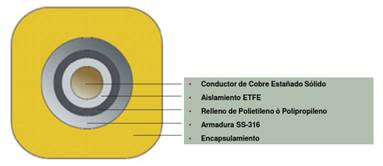

Cable de Comunicación Encapsulado Monofilar ¼” , 11x11mm .


La comunicación entre el sensor en fondo de pozo y el panel de superficie (captura de datos) es a través de un cable monofilar encapsulado, de ¼” de diámetro. El cable es calibre 18 AWG, construido en cobre esmaltado, asegurado dentro de un tubo capilar de acero inoxidable soldado, cilíndrico con una pared uniforme de 0.028” de espesor. El espacio anular entre el cable y el tubo de acero inoxidable se rellena con una capa de aislación eléctrica de polietileno expandido con una pared nominal de 0.044” (1.12mm). El cable es apto para operar en una temperatura de 150C y
20 mil psi.

Especificaciones Técnicas.

Construcción



Diámetro Nominal

1       Componente I

Requerido

(mm)

(pulg)

1.1

Conductor

18 AWG (7 / 0,0152”) Cobre Esmaltado

1,168

0,046

1.2

Aislación

Retardante Fuego, Tefzel (ETFE), IP-1300 Espesor Pared esperado 0,030” (0,762 mm)

2,690

0,106

2     Camisa Interior

Relleno capa dieléctrica con polietileno expandido, IP 1030, Pared nominal 0,044” (1,12 mm)

4,930

1,094

2.1

Armadura

Tubo de acero inoxidable 316L soldado espesor de pared uniforme 0,028” (0,71 mm)

6,350

0,250

3           Encapsulado Opcional

Capa protectora de Co-Polimero de impacto polipropileno.

11 x 11

0,433x0,433

4           Propiedades Mecánicas

Presión de colapso
Presión de estallido
Peso Nominal

 > 20000 psi
> 16000 psi
82 lb / 1000 Ft

Propiedades Eléctricas

Resistencia del Conductor Ω/1000 ft
Resistencia de Aislación Ω/1000 ft
Resistencia del Tubo Ω/1000 ft
Capacitancia del conductor al tubo pF/ft
Rango de voltaje entre conductor y tubo

20 C
7,21
15.000
17,9
20,5
1000 vdc

150 C
10,89

20,1
28,5

seis

 Panel de Superficie Digital.

El panel de superficie Zenith se comunica con el sensor en el subsuelo y entrega los datos medidos al operador mediante diferentes opciones de salida. El panel está diseñado con tarjetas de circuito impreso modulares que luego forman la unidad.

Características principales:

· Interfaz hombre maquina: Touch Screen.
· Descarga de datos: Vía USB, 2 puertos disponibles.
· Pantalla inteligente con registros y tendencias básicas
· Tarjeta Análoga y de Disparos (8 entradas/salidas análogas)
· Fuente de energía de entrada universal.
· Tarjeta Interface de comunicación Modbus, RS 232/485, 2 puertos de cada uno mas un puerto Ethernet configurable.
· Memoria de almacenamiento: 4GBytes (flash)
· Memoria de configuración 64 Kbytes
· Grado de protección IP66.
· Frecuencia de lecturas, mínimo 1 segundo configurable.
· Capacidad de graficacion en tiempo real.
· Reconocimiento automático de cualquier serial de sensor (plug and play).
· Alimentación 120Vac.
· Indicador LED de fallas incluido.
· Dispositivo protector contra sobre tensiones o sobre voltaje
· La Información descarada via USB es compatible con ambiente Windows (Excel) y viene dada en unidades de Ingeniería en Idioma español.

El acceso a la data del sensor se realiza a través de la pantalla TouchScreen o descargándola desde el panel vía USB. La conectividad Modbus RTU permite que el panel pueda ser conectado al sistema SCADA para transmisión de datos en tiempo real. La tarjeta de salidas analógicas puede ser conectada al VSD control automático del “Draw-Down” del pozo utilizando la presión de succión de la bomba como variable de control. Las funciones de Alarma y Disparo pueden ser utilizadas, también para arrancar y detener un controlador de frecuencia fija basándose en las lecturas de presión de del subsuelo

ocho



Accesorios.



Caja de Conexiones – Junction Box

02

Empalme para Cable de ¼” – Cable Splice Kit
04

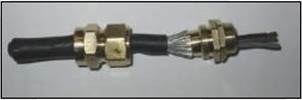

WellHead Connectors ½” NPT x ¼” Tube y ¾” NPT x ¼” Tube

01

Cable de Superficies

01

Protectors de Cable 5-1/2” LTC

01



Fotos de los equipos.



Kit de sensores y Accesorios
a



Clamps Duales
ab



Cable de Comunicación
abc



Cable de Superficie

abcd
